Elektrische Strömungserhitzer
ELMESS-Strömungserhitzer werden zur Erwärmung von flüssigen und gasförmigen Medien eingesetzt. Sie werden nach Kundenspezifikation in explosionsgeschützter Bauweise (ATEX, IECEx u.a.) oder in hochwertiger Industrieausführung hergestellt.
ELMESS bietet elektrische Strömungserhitzer von 0,5kW bis mehrere MW, und auch für Hochtemperaturanwendungen bis ca. 1000°C haben wir Lösungen.

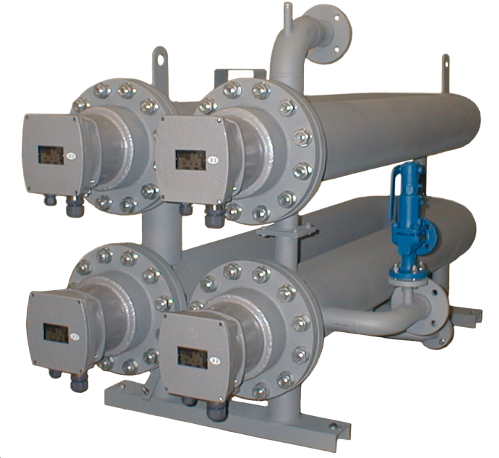

Strömungserhitzer
Strömungserhitzer (Baureihe I) bestehen aus einem Tauchheizkörper, eingebaut in ein Strömungsrohr oder einen Behälter, zur direkten Erwärmung von Flüssigkeiten oder Gasen.
Anwendungsgebiete:
- Ölerwärmung (Schmieröl, Heizöl, Wärmeträgeröl)
- Wassererwärmung (Industrieheizsysteme)
- Erdgas- Sperrgas-, Brenngaserwärmung
- Erwärmung von Prozessgasen und Industriegasen
- Lufterwärmung (Druckluft, Verbrennungsluft, Trocknungstechnik)
- Umwelttechnik (Abluftreinigung, katalytische Nachverbrennung)
- Dampferzeuger, Dampfüberhitzer (industrielle Prozesstechnik)

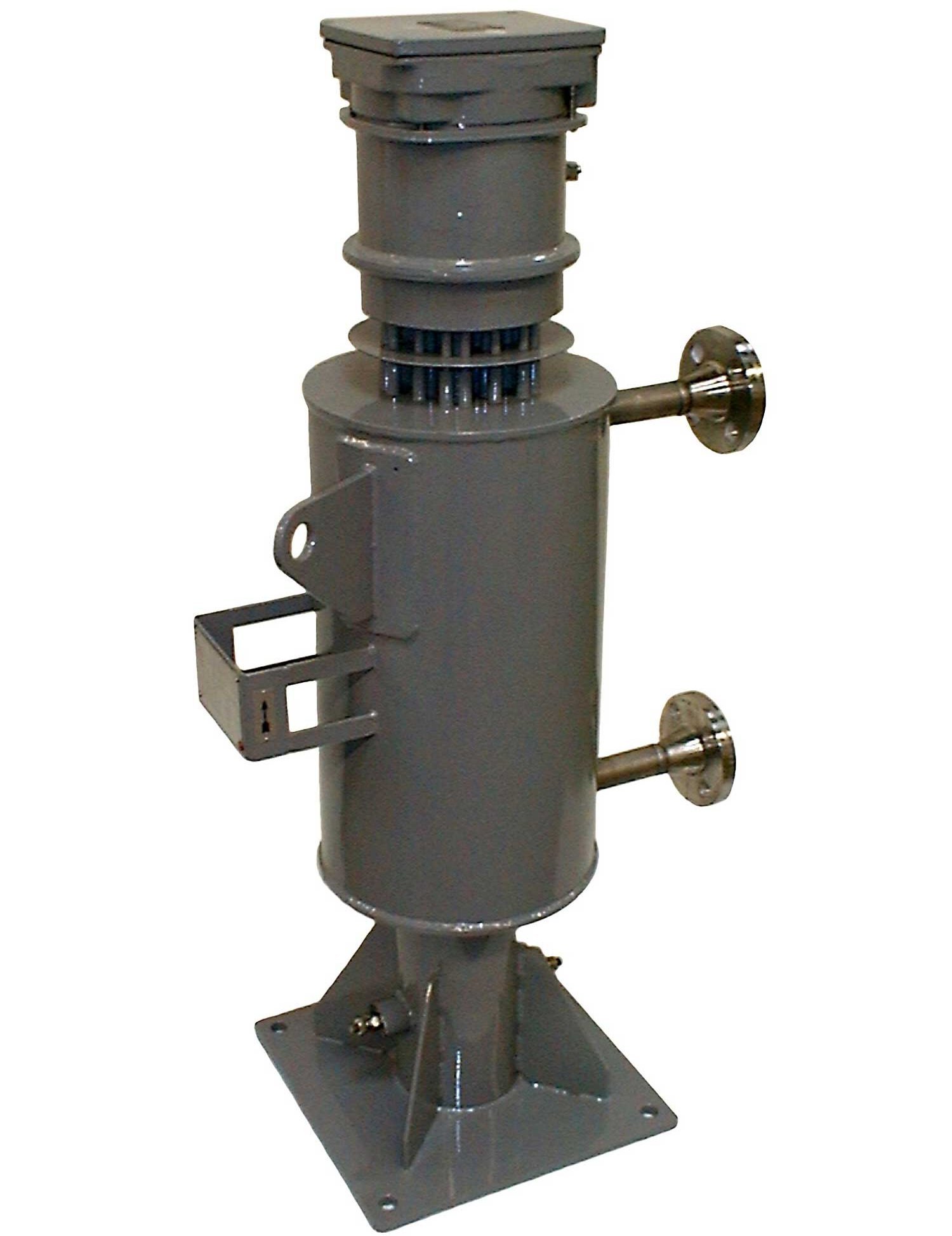

Erhitzer in Blockbauweise
Im Erhitzer in Blockbauweise (Baureihe III) wird das Medium in einer Rohrschlange indirekt erwärmt. Die Rohrschlange ist mit dem elektrischen Heizbündel in einem Aluminium-Block eingegossen, der von einem Mantelrohr aus Stahl oder Edelstahl geschützt wird.
Weitere Informationen unter Gasvorwärmer
Anwendungsgebiete
- Ölerwärmung (Schmieröl, Heizöl, Wärmeträgeröl)
- Wassererwärmung (Industrieheizsysteme)
- Lufterwärmung (Druckluft, Verbrennungsluft, Trocknungstechnik)
- Gaserwärmung (Erdgas, Prozessgase, Technische Gase)
- Umwelttechnik (Abluftreinigung, katalytische Nachverbrennung)
- Dampferzeuger, Dampfüberhitzer (industrielle Prozesstechnik)
Werkstoffe
Die Werkstoffauswahl erfolgt unter Berücksichtigung der Betriebs- und Umgebungsbedingungen sowie nach Kundenvorgabe.
C-Stahl, lackiert, Edelstähle und Sonderwerkstoffe
Technische Daten
| Leistungen: | Ex d bis 300 kW, ohne Ex-Schutz bis ca. 4 MW |
| Spannung: | 230 ... 690 V |
| Nennweiten: | DN 40 ... DN 1200 |
| Nenndruck: | PN 16 ... PN 100 |
| Baulänge: | ca. 400 ... 3000 mm |
Alle Geräte werden nach den individuellen Anforderungen der Kunden ausgelegt und hergestellt.
Auslegungsvorschriften und Abnahmen
Auslegung, Herstellung und Abnahme nach EU-Druckgeräterichtlinie (DGRL 2014/68/EU), ASME Code oder anderen internationalen Regelwerken
Auslegung nach AD2000, ASME oder anderen Vorschriften
Abnahme: Werksabnahme, TÜV, LR, RINA, SELO oder andere Gesellschaften, Einzelabnahme durch Klassifizierungsgesellschaften wie DNV, BV, LR, ABS, GLC u.a.,
Ausführung nach ASME Code mit oder ohne U-Stamp
Ex-Betriebsmittel werden mit EG-Baumusterprüfbescheinigung (nach ATEX-Richtlinie 2014/34/EU) in Verkehr gebracht.
Die komplette Dokumentation einschließlich aller Bescheinigungen ist im Lieferumfang enthalten.
UL-Zulassung für den sicheren Bereich
Leistungs- und Temperaturregelung
Für die Temperaturregelung bietet ELMESS-Thermosystemtechnik die auf den Anwendungsfall zugeschnittene Lösung an - von der einfachen direkten Regelung kleiner Vorwärmer mittels eines Ex-Temperaturreglers über eine Schütz-Regelung bis hin zur komfortablen und genauen Thyristorregelung in Kaskade.
Komplette Systeme
Komplette Systeme, bestehend aus Erhitzer und Steuerung aus einer Hand gewährleisten die zuverlässige und sichere Funktion.
