Tauchheizkörper
Tauchheizkörper dienen zur Beheizung von Flüssigkeiten, Luft oder Gasen in Tanks und Behältern oder als Komponenten von Maschinen oder Anlagen. Nach den individuellen Anforderungen unserer Kunden bietet ELMESS Thermosystemtechnik die passenden Tauchheizkörper an. Diese werden in hochwertiger Industrieausführung und auch in explosionsgeschützter Ausführung nach ATEX, IECEx, o.a. entwickelt und hergestellt. Damit gewährleisten wir ein Höchstmaß an Zuverlässigkeit, Sicherheit und Langlebigkeit für Ihre Anlagen.
Haupteinsatzgebiete unserer Tauchheizkörper:
Tauchheizkörper sind unverzichtbare Komponenten in zahlreichen Industriebranchen, die präzise und zuverlässige Wärmeprozesse erfordern. Ob in der petrochemischen Industrie, der Kunststoffverarbeitung oder der Verpackungstechnik – ihre Vielseitigkeit und Effizienz machen sie zur ersten Wahl für Anwendungen, bei denen Flüssigkeiten oder Gase kontrolliert erhitzt werden müssen. Im Folgenden finden Sie eine Übersicht über die wichtigsten Einsatzgebiete dieser leistungsstarken Heizkörper von ELMESS.
- petrochemische, chemische und pharmazeutische Industrie
- Maschinen- und Anlagenbau
- Energie- und Umwelttechnik
- Technische Gase
- Erdöl- und Erdgasgewinnung und -verteilung
- Lack- und Farbenindustrie
- Labor- und Analysentechnik
- Kunststoff- und Textilindustrie
- Verpackungstechnik
Explosionsgeschützte Tauchheizkörper
ELMESS-Thermosystemtechnik bietet explosionsgeschützte elektrische Heizkörper zur Beheizung von Flüssigkeiten oder Gasen in explosionsgefährdeten Bereichen.
Kategorie II 2G, 3G, 2D oder 3D, (Zone 1, 2, 21 oder 22), zugelassen nach ATEX, GOST, IECEX, CCC, CCOEoder anderen internationalen Normen und Richtlinien.
Explosionsgeschützte Heizkörper werden in den Zündschutzarten druckfeste Kapselung (Ex d), und erhöhte Sicherheit (Ex e) ausgeführt. Die IP-Schutzart ist IP 66.
Heizkörper für Flüssigkeiten oder Gas/Luft können unter Beachtung der örtlichen und betrieblichen Bedingungen mit bescheinigter Temperaturklasse geliefert werden.
Zur sicheren Überwachung der zulässigen Oberflächentemperaturen sind sie mit einem auf seine Funktion und Zuverlässigkeit beurteilten Schutzsystem auszurüsten. Dies besteht je nach Anwendung aus Temperatur-, Niveau- oder Strömungsüberwachungsgeräten mit einer entsprechenden Einbindung in das Schutzsystem des Betreibers.
Werkstoffe
Die Auswahl der Werkstoffe richtet sich nach den Anforderungen der Kunden, den zu beheizenden Medien, den Temperaturen und den Umgebungsbedingungen.
- Heizbündel: Edelstahl 1.4541, 1.4571, 1.4404, Incolloy oder nach Kundenvorgabe.
- Flansch- oder Einschraubgewinde: C-Stahl, Edelstahl 1.4541 oder 1.4571, weitere Werkstoffe nach Kundenvorgabe.
- Anschlussgehäuse aus Grauguss GG-25 bzw. Stahl mit einer Lackierung für höchste industrielle Anforderungen oder aus Edelstahl 1.4571.
Druckgeräte
Tauchheizkörper, die Teil eines Druckgerätes sind, werden entsprechend den Vorgaben der Druckgeräterichtlinie, ASME VIII oder anderer Vorschriften berechnet, gefertigt und abgenommen.
Die Eingruppierung nach DGRL, entsprechend der Konformitätsbewertung für den Behälter, sollte vom Kunden vorgegeben werden.
Tauchheizkörper für den Einbau in ASME-Behältern: siehe „ASME Tauchheizkörper“.
Anwendungsbeispiele für Gas- bzw. Luftheizungen
- Motorstillstandsheizkörper
- Beheizung von Wärmekammern oder Schaltschränken
- Heizeinsätze für Gaserhitzer
Anwendungsbeispiele für Flüssigkeitsheizkörper:
- Schmieröl-Versorgungsanlagen für Gasturbinen, Kompressoren, Kältemaschinen, Pumpen
- Wärmeträgerölanlagen
- Öl-, Kraftstoff-, Heizöltanks
- Flüssigkeitsbehälter (Wasser, Prozessflüssigkeiten)
- Notduschen
- Wärmetauscher
Zur Vermeidung von Überhitzung müssen Flüssigkeitsheizkörper immer mit ausreichend Flüssigkeit überdeckt sein. Dies kann durch eine auf ihre Zuverlässigkeit und Funktion geprüfte Niveauüberwachung oder vergleichbare Maßnahmen gewährleistet werden.
Spezifische Oberflächenbelastung
Die spezifische Oberflächenbelastung beschreibt den Wärmeübergang auf das zu beheizende Medium. Die Auswahl ist abhängig vom Medium, den Strömungs-, Druck- und Einbauverhältnissen sowie von der Mediumtemperatur und der zulässigen Oberflächentemperatur. Durch eine angepasste spezifische Oberflächenbelastung wird ein hoher thermischer Wirkungsgrad erzielt.
Ausführungen
Unsere Tauchheizkörper bestehen aus Heizbündeln, die entweder aus Rundrohrheizkörpern oder in Patronenform mit auswechselbaren Heizeinsätzen bestehen. Sie sind mit Schutzvorrichtungen wie Temperaturbegrenzer, -wächter oder Temperaturfühlern (z. B. Pt100) ausgestattet, um eine sichere und effiziente Nutzung zu gewährleisten. Die Heizkörper sind sowohl als Flansch- als auch Einschraubheizkörper erhältlich und können für die Erwärmung von Flüssigkeiten (HF) oder Gasen (HG) eingesetzt werden. Sie bestehen aus Edelstahl oder Sondermaterialien, um eine erhöhte Korrosionsfestigkeit zu bieten.
Tauchheizkörper werden in explosionsgeschützter Ausführung (ATEX, IECEx u.a.), in hochwertiger Industrieausführung oder mit UL-Zulassung (für den sicheren Bereich) geliefert.

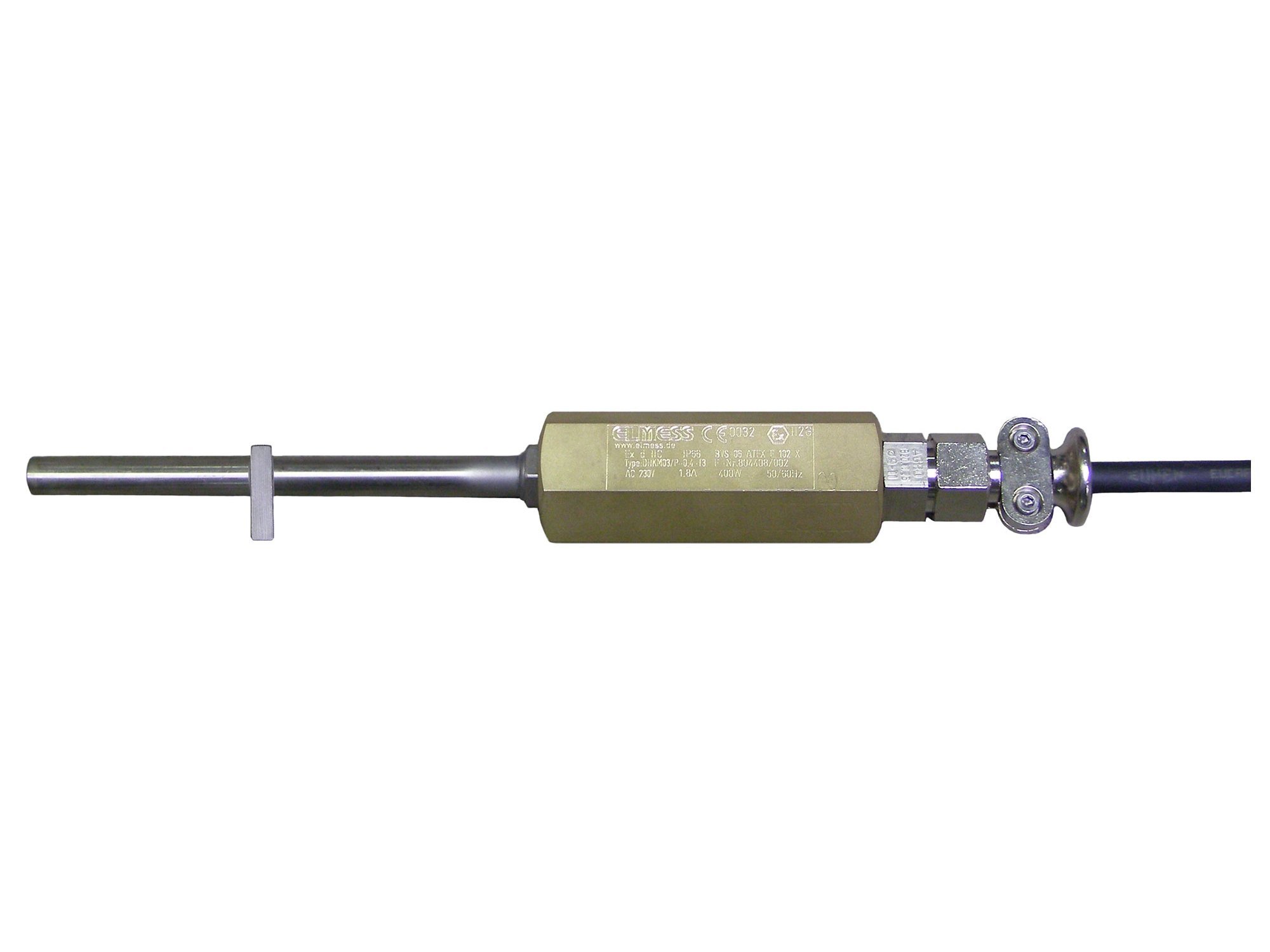

Ex-Heizpatrone Typ DH..M.. Ex d II C
Hochleistungsheizpatronen mit kompaktem druckfestem Gehäuse und fest angeschlossenem Kabel. Die Temperaturüberwachung erfolgt durch einen separaten Temperaturfühler, alternativ auch als selbstbegrenzende Ausführung mit PTC-Heizelementen erhältlich.
Anwendungen:
- Beheizung von Metallkörpern und Werkstücken wie Ventilen, Extrudern oder weiteren Anlagenteilen.
- Kunststoffindustrie, Heißkanaltechnik, Verpackungsanlagen, Analysentechnik, medizinische Geräte, Schmierölbeheizung in kleinen Maschinen
Ex-Heizpatrone Typ DH..A00... Ex de II C
Hochverdichtete Hochleistungspatrone mit druckfest gekapseltem Heizkörpergehäuse sowie Ex e Anschlussgehäuse. Option mit eingebautem Pt100 Temperaturfühler zur Temperaturüberwachung, in Verbindung mit Schutz-Temperatur-Begrenzer Typ eBW, oder mit selbstbegrenzenden PTC Heizelementen.
Anwendungen:
- Schmierölbeheizung in kleinen Kompressoren, Pumpen, Kälteverdichtern u. ä.
Ex-Patronenheizkörper Typ DHF..A0... Ex de II C
- Heizkörper in Patronenform mit auswechselbarem Heizeinsatz aus keramischen Gliederheizkörpern oder mit Heizbündel aus Rundrohrheizkörpern. Druckfest gekapseltes Ex d Gehäuse mit Anschluss Gehäuse Ex e.
- Anwendungen: Beheizung von Temperiersystemen (z. B. Wärmeträgeröl) mit externer Temperaturüberwachung. Temperatur- und Niveauüberwachung bauseits erforderlich.

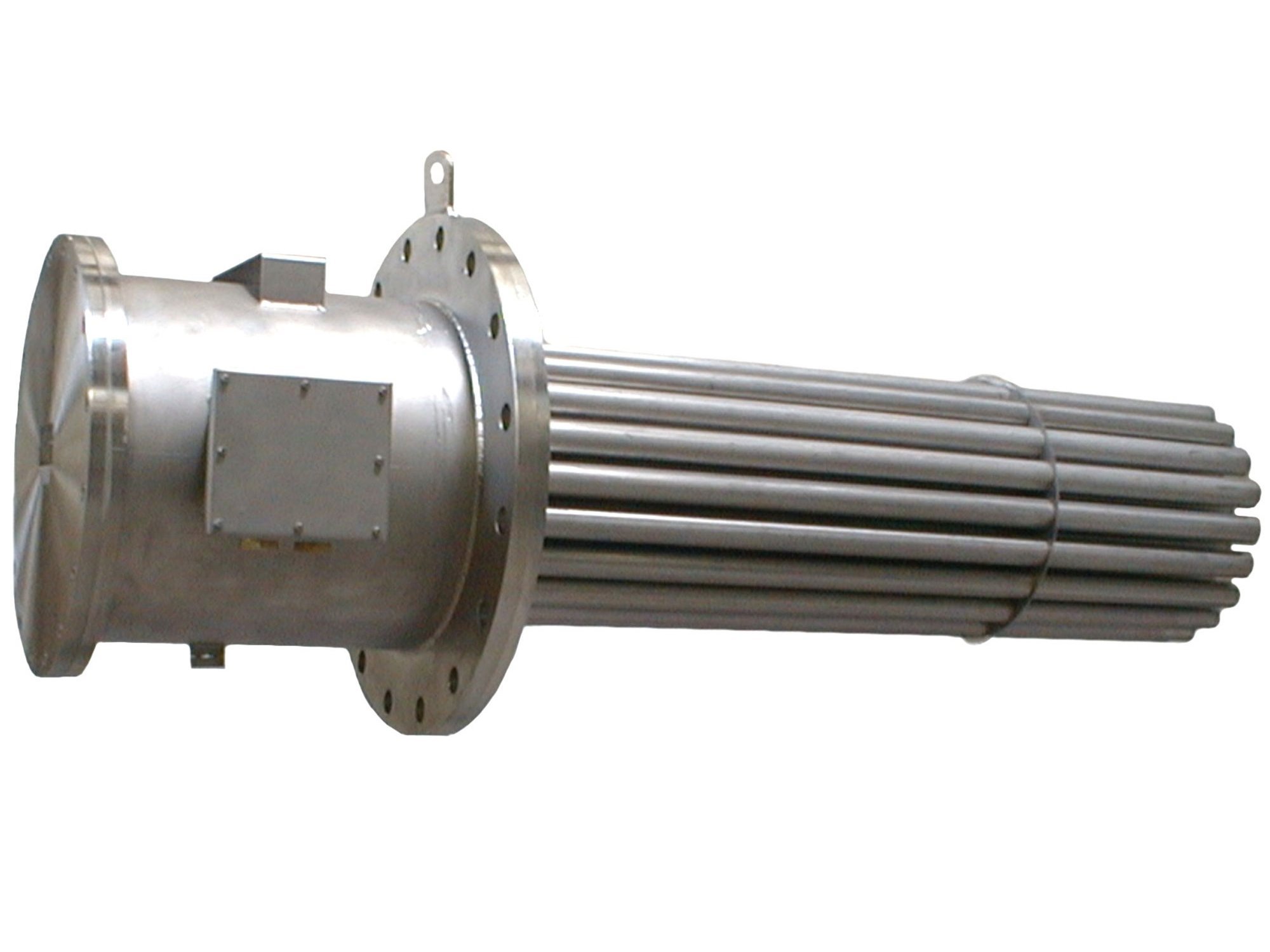

Tauchheizkörper Typ DH..B... Ex d oder de II C
- Heizkörper mit einem Heizbündel aus Rundrohrheizkörpern oder in Patronenform mit auswechselbaren Heizeinsätzen. Druckfest gekapseltes Gehäuse aus Grauguss, C-Stahl mit robuster Lackierung oder aus Edelstahl. Zum Schutz der Heizung und Einhaltung der Temperaturklasse sind Temperaturbegrenzer und -wächter oder Temperaturfühler Pt100 eingebaut. Anschlussgehäuse Ex e "erhöhte Sicherheit" für komfortablen Anschluss und Bedienung vor Ort.
- Ausführung auch als Flansch- oder Einschraubheizkörper.

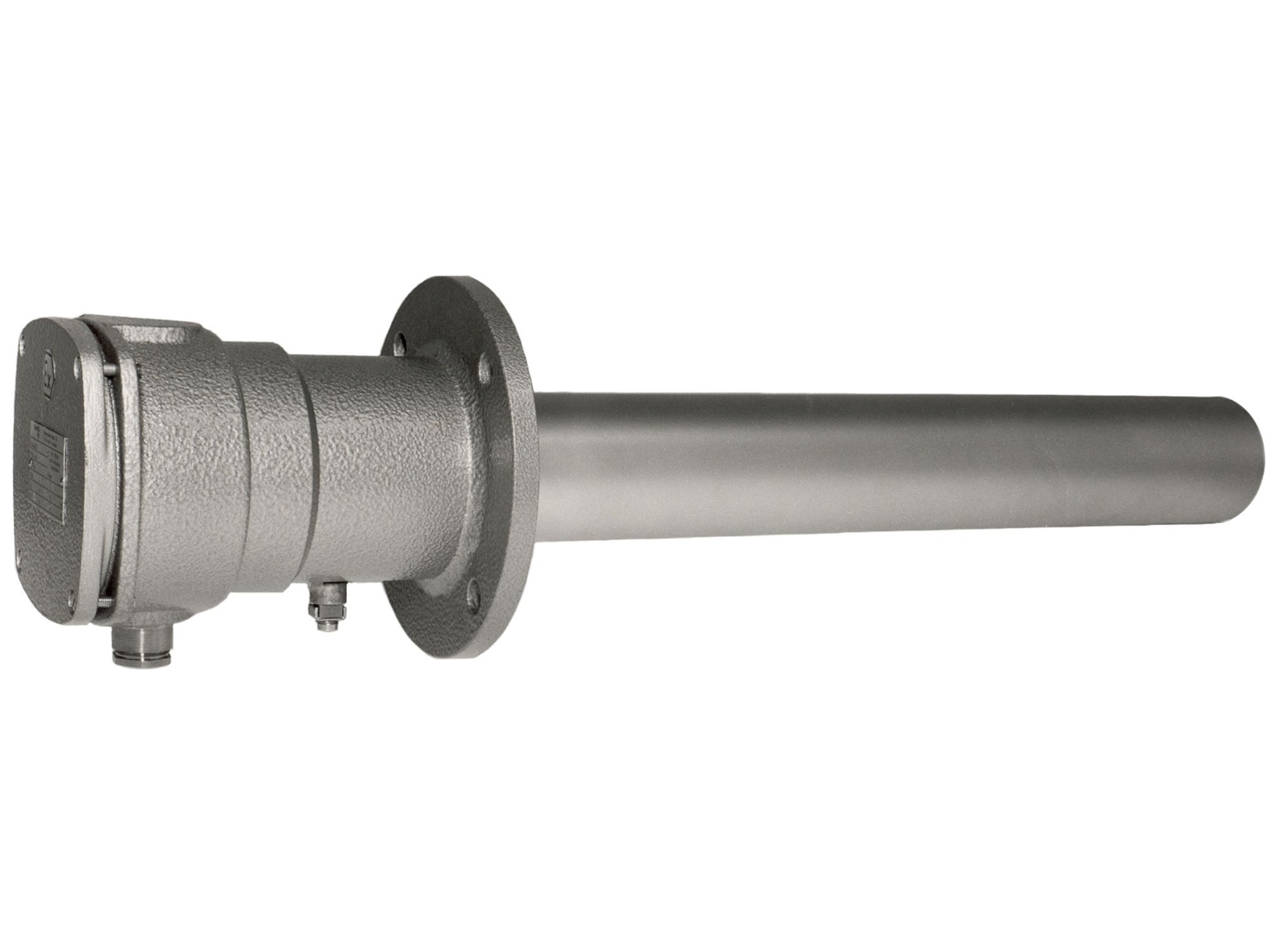

Flanschheizkörper in Patronenform Typ DHF..B..
Flanschheizkörper in Partonenform mit auswechselbarem Heizeinsatz (Keramik-Gliederheizkörper oder Rundrohrheizkörper). Der Heizeinsatz ist austauschbar ohne Entleeren des Tanks. Ausführung in Sonderwerkstoffen für aggressive Medien.
Anwendungen:
- Öltanks
- Schmierölsysteme
- Beheizung aggressiver Medien
Heizkörper in Winkelform
Flanschheizkörper zum Einbau von oben in einen Tank. Der Heizkörper ist austauschbar ohne Entleeren des Tanks. Heizeinsatz aus Edelstahl-Rundrohrheizkörpern, Steigrohr und Montageflansch aus Stahl oder Edelstahl. Die Form des Montageflansches kann nach Kundenvorgaben gestaltet werden, z. B. als Tankdeckel. Druckfest gekapseltes Gehäuse mit Ex e Anschlussraum.
Ausführung explosionsgeschützt oder für den sicheren Bereich.
Anwendungen:
- Öltanks
- Schmierölsysteme
- Pumpensumpfbeheizung

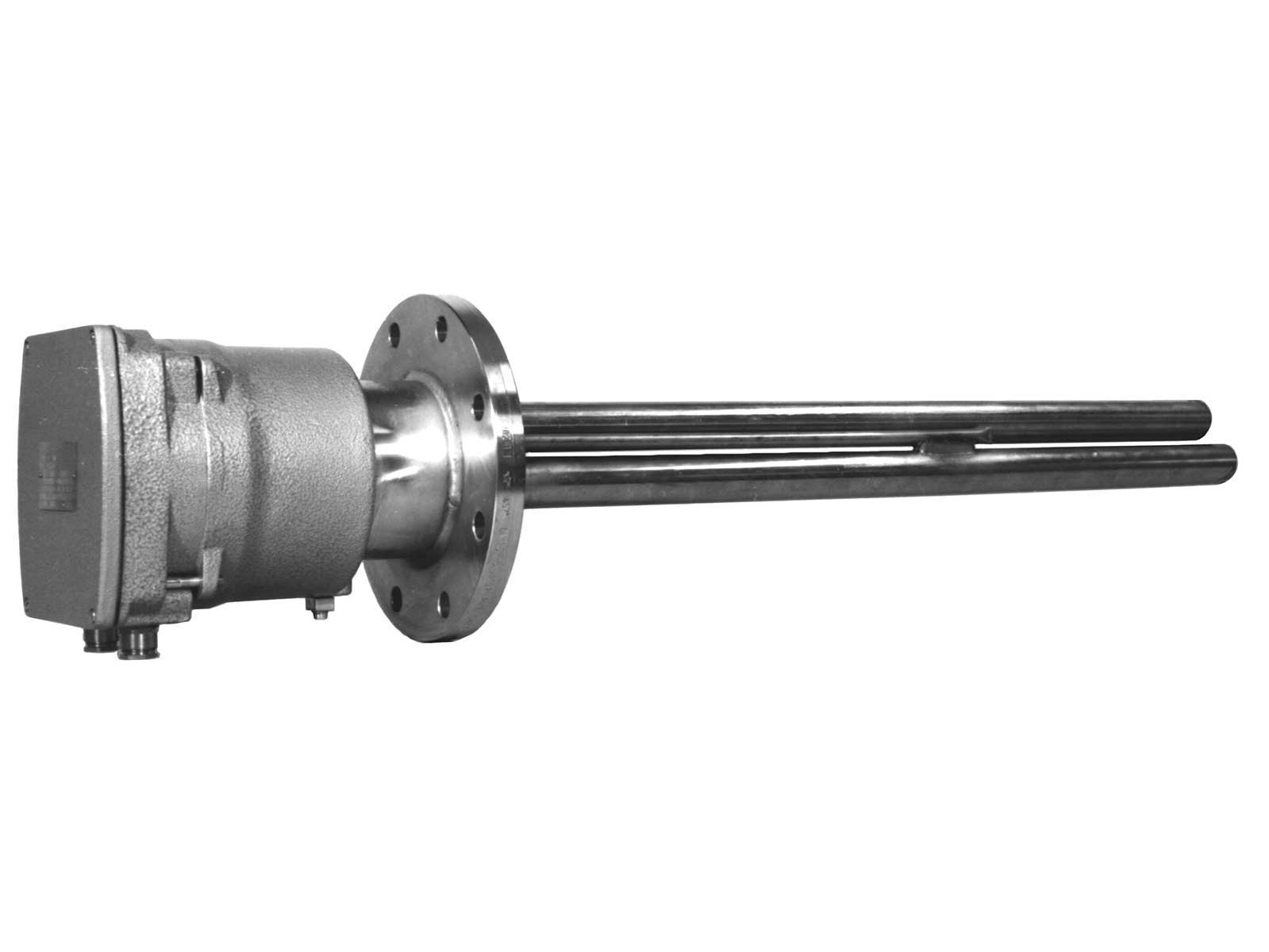

Tauchheizkörper Typ DH..C... Ex d oder de II B + H2
Heizkörper für Flüssigkeiten Typ DHF..C.-.. oder für Gase Typ DHG..C.-..
Druckfest gekapseltes Schweißgehäuse aus C-Stahl oder Edelstahl mit eingebautem Temperaturregler und –begrenzer bzw. Temperaturfühler Pt100. Heizbündel aus Rundrohrheizkörpern oder in Patronenform mit auswechselbaren Heizeinsätzen. Ex e Anschlussgehäuse als Option.
Anwendungen:
- Prozessheizungen
- Tank- oder Schmierölheizungen für große Maschinen

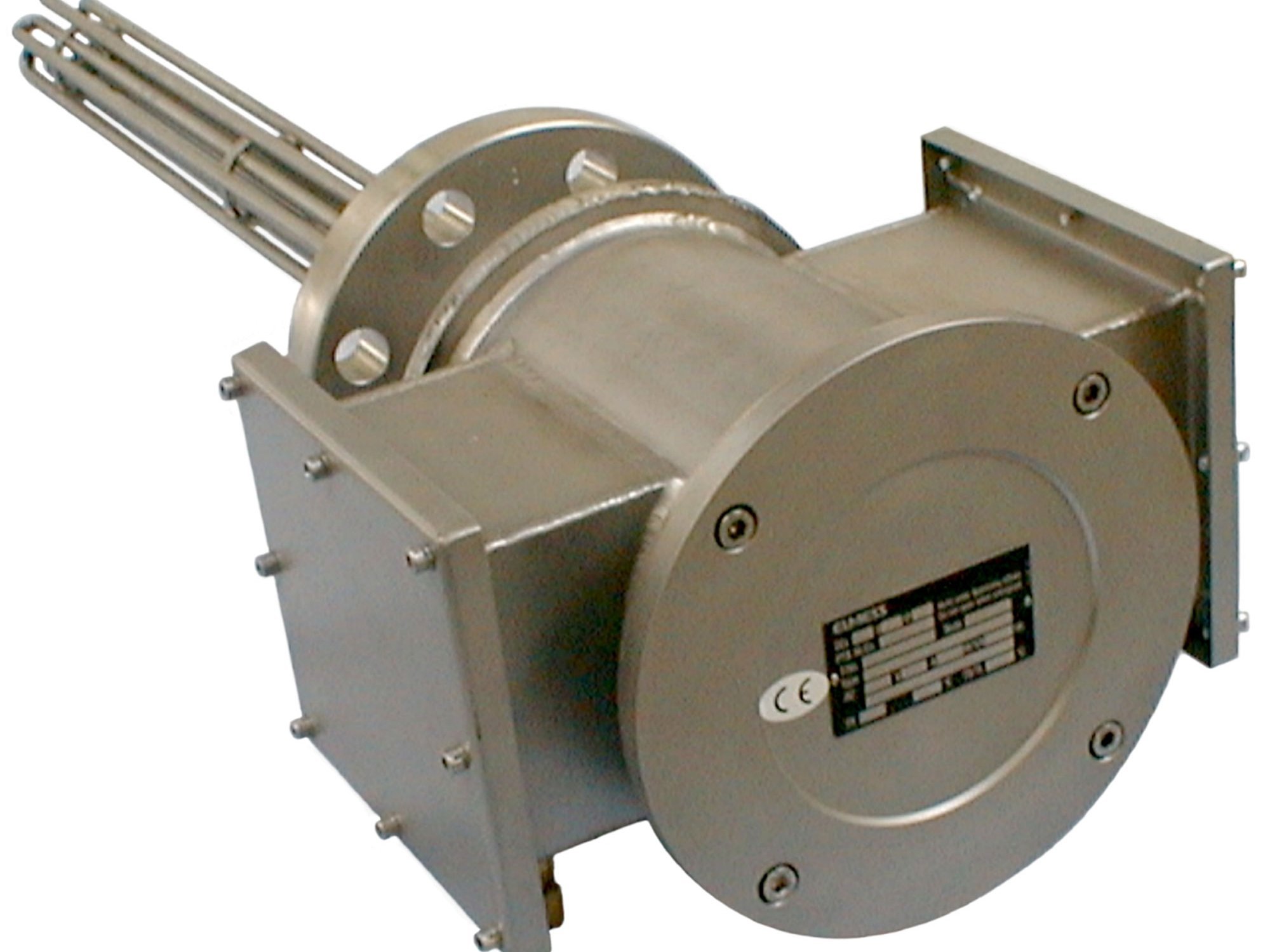

Tauchheizkörper mit Edelstahl-Gehäuse
Heizkörper für Flüssigkeiten und Gase in den oben beschriebenen Ausführungen können auch mit einem Ex de- oder Ex d- Schweißgehäuse aus Edelstahl 1.4571 für beste Korrosionsbeständigkeit geliefert werden.
Anwendungen:
- Einsatz im Offshore-Bereich oder bei anderen korrosiven Umgebungseinflüssen
Alle Heizkörper werden auch in hochwertiger Industrieausführung ohne Explosionsschutzmerkmale geliefert.

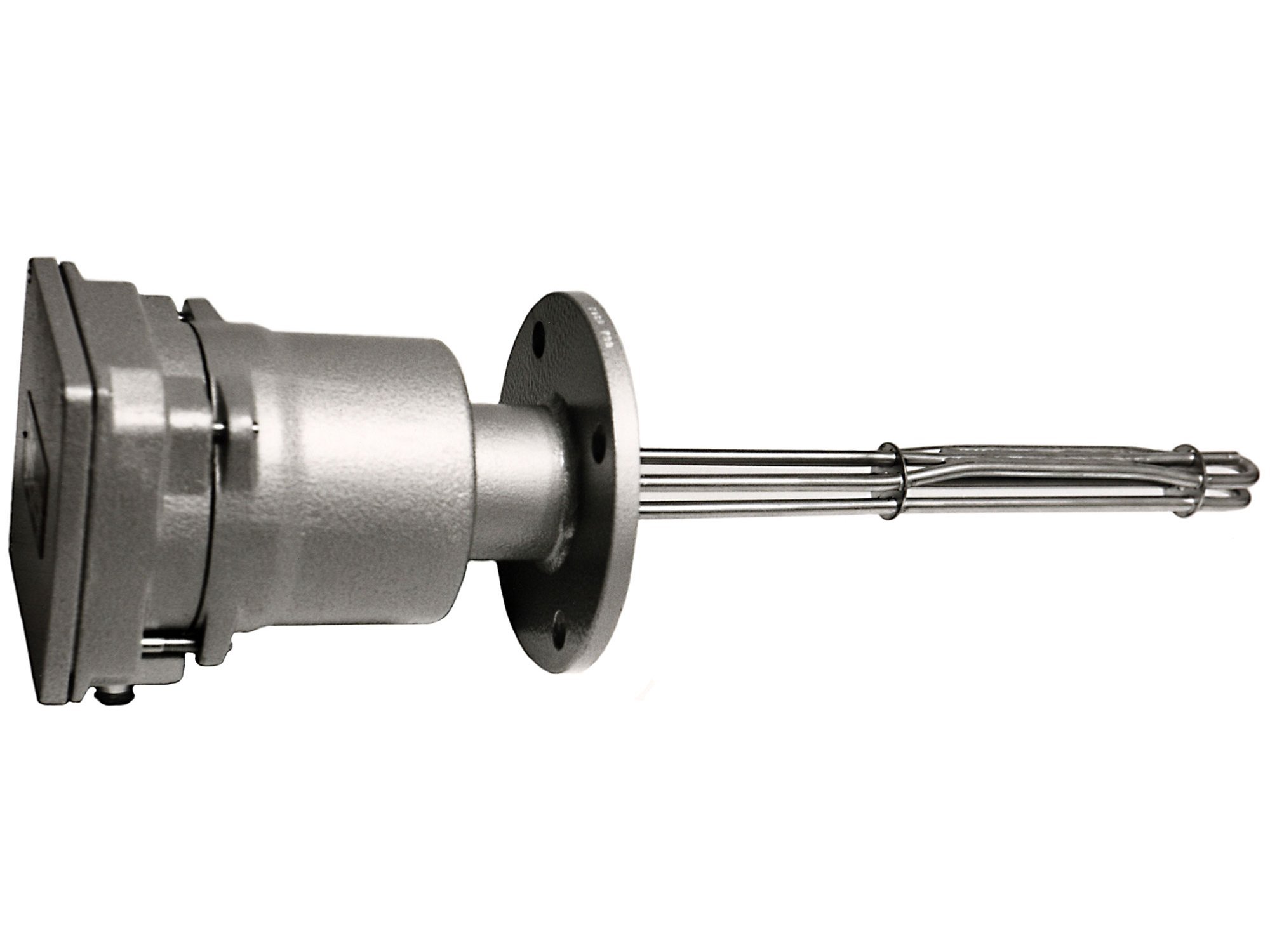

Flüssigkeitsheizung Typ DHF
Einschraub- oder Flanschheizkörper können unter Berücksichtigung der örtlichen und betrieblichen Bedingungen komplett mit Temperaturklasse bescheinigt werden.
Anwendungen:
- Schmierölheizungen
- Tankheizungen
- Prozessheizungen
Niveauüberwachung ist zur Gewährleistung der ausreichenden Flüssigkeitsüberdeckung bei allen Flüssigkeitsheizkörpern erforderlich
Einsatzbeispiel: Schmierölheizung und Niveauüberwachung für einen Verdichter.

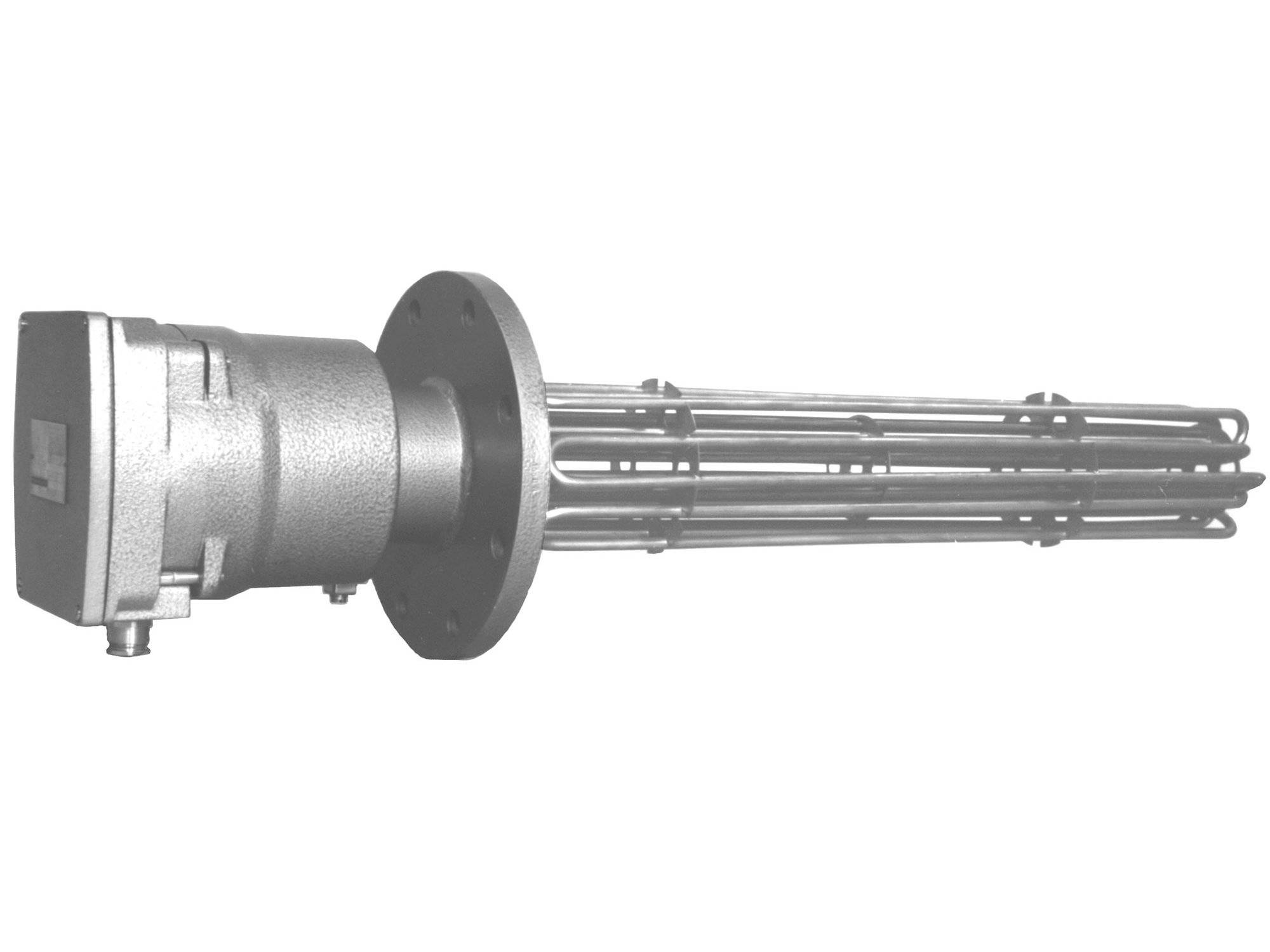

Heizung für Gas oder Luft Typ DHG
Flansch- oder Einschraubheizkörper zur Beheizung von stillstehenden oder strömenden Gasen bzw. Luft werden entsprechend den örtlichen und betrieblichen Bedingungen auf die Einhaltung der Temperaturklasse geprüft.

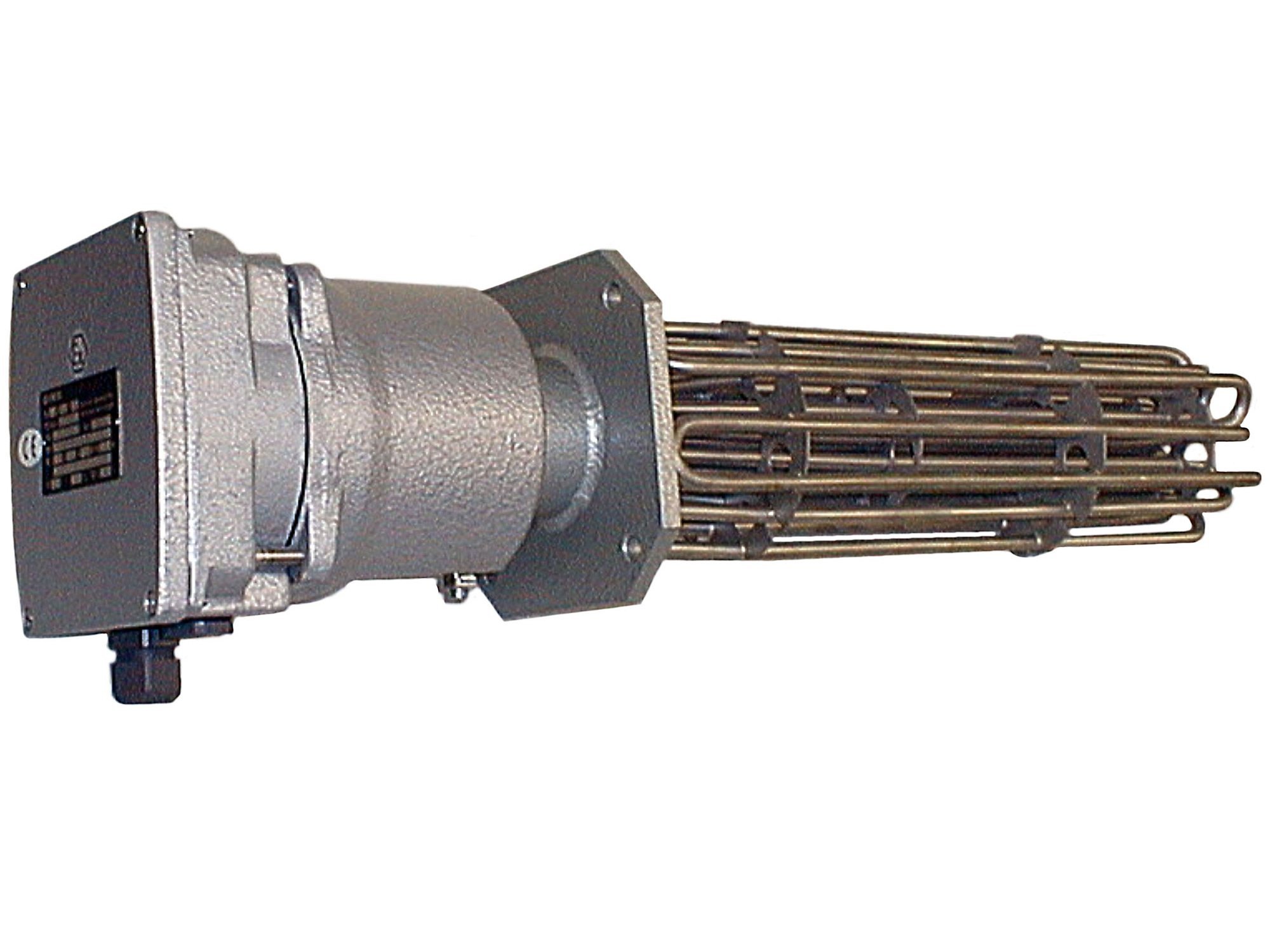

Motorstillstandsheizung Typ DHG11B./M-.
Anwendungen:
- Beheizung des Wicklungsraumes von Elektromotoren zur Vermeidung von Kondensatbildung.
- Auch geeignet zur Beheizung von Wärmekammern, Instrumentenschränken usw.
Einsatzbeispiel: Motorstillstandsheizung in einem Elektromotor
ASME Tauchheizkörper
Tauchheizkörper zum Einbau in ASME zugelassene Behälter werden als EIH (Electric Immersion Heater) Element Support Plates hergestellt. Grundlage ist der von ELMESS zusammen mit dem CIS-TÜV Thüringen entwickelte MS (Manufacturer’s Standard). Die nach diesem Standard gelieferten Tauchheizkörper werden bei der Gesamtabnahme des Behälters nach ASME VIII, Div. 1, durch den ASME Inspector abgenommen.
Download Elmess Manufacturer`s Standard
Technische Daten
- Leistung: Ex d bis ca. 300 kW, ohne Ex-Schutz bis ca. 2 MW
- Spannung: 230 ... 690 V
- Nennweite: DN 40 ... DN 1200
Haupteinsatzgebiete unserer Tauchheizkörper
- petrochemische, chemische und pharmazeutische Industrie
- Erdöl- und Erdgasgewinnung und -verteilung
- Maschinen- und Anlagenbau
- Lack- und Farbenindustrie
- Energie- und Umwelttechnik
- Labor- und Analysentechnik
- Kunststoff- und Textilindustrie
- Verpackungstechnik
- Technische Gase
Explosionsgeschützte Tauchheizkörper
ELMESS-Thermosystemtechnik bietet explosionsgeschützte elektrische Heizkörper zur Beheizung von Flüssigkeiten oder Gasen in explosionsgefährdeten Bereichen.
Kategorie II 2G, 3G, 2D oder 3D, (Zone 1, 2, 21 oder 22), zugelassen nach ATEX, GOST, IECEX oder anderen internationalen Normen und Richtlinien.
Explosionsgeschützte Heizkörper werden in den Zündschutzarten druckfeste Kapselung (Ex d), und erhöhte Sicherheit (Ex e) ausgeführt. Die IP-Schutzart ist IP 66.
Heizkörper für Flüssigkeiten oder Gas/Luft können unter Beachtung der örtlichen und betrieblichen Bedingungen mit bescheinigter Temperaturklasse geliefert werden.
Zur sicheren Überwachung der zulässigen Oberflächentemperaturen sind sie mit einem auf seine Funktion und Zuverlässigkeit beurteilten Schutzsystem auszurüsten. Dies besteht je nach Anwendung aus Temperatur-, Niveau- oder Strömungsüberwachungsgeräten mit einer entsprechenden Einbindung in das Schutzsystem des Betreibers.
Spezifische Oberflächenbelastung
Die spezifische Oberflächenbelastung beschreibt den Wärmeübergang auf das zu beheizende Medium. Die Auswahl ist abhängig vom Medium, den Strömungs-, Druck- und Einbauverhältnissen sowie von der Mediumtemperatur und der zulässigen Oberflächentemperatur. Durch eine angepasste spezifische Oberflächenbelastung wird ein hoher thermischer Wirkungsgrad erzielt.
Richtwerte:
| Schweröl, Getriebeöl, Bitumen | 0,8 ... 1,0 W/cm² |
| Hydrauliköl, Schmieröl, Wärmeträgeröl | 1,5 ... 2,3 W/cm² |
| Wasser/Glykol | 2... 4 W/cm² |
| Wasser | 4 ... 8 W/cm² |
| Strömende Gase | 0,5 ... 3 W/cm² |
| Motorstillstandsheizkörper, Raumheizgeräte | 0,25... 0,4 W/cm² |
Werkstoffe
Die Auswahl der Werkstoffe richtet sich nach den Anforderungen der Kunden, den zu beheizenden Medien, den Temperaturen und den Umgebungsbedingungen.
- Heizbündel: Edelstahl 1.4541, 1.4571, 1.4404, Incolloy oder nach Kundenvorgabe.
- Flansch oder Einschraubgewinde: C-Stahl, Edelstahl 1.4541 oder 1.4571, weitere Werkstoffe nach Kundenvorgabe.
- Anschlussgehäuse aus Grauguss GG-25 bzw. Stahl mit einer Lackierung für höchste industrielle Anforderungen, oder aus Edelstahl 1.4571
Druckgeräte
Tauchheizkörper, die Teil eines Druckgerätes sind, werden entsprechend den Vorgaben der Druckgeräterichtlinie, ASME VIII oder anderer Vorschriften berechnet, gefertigt und abgenommen.
Die Eingruppierung nach DGRL, entsprechend der Konformitätsbewertung für den Behälter, sollte vom Kunden vorgegeben werden.
Tauchheizkörper für den Einbau in ASME Behältern: siehe „ASME Tauchheizkörper“
Download
Zubehör:
- Explosionsgeschützte Niveauwächter für waagerechten oder senkrechten Einbau, beurteilt auf die sichere und zuverlässige Funktion zur Überwachung des Füllstandes bei Flüssigkeitsheizkörpern.
- Schutz-Temperatur-Begrenzer Typ eBW zur sicheren Überwachung der Heizkörpertemperatur sowie zur Einbindung in die Leistungs- und Temperaturregelung.
- Leistungs- und Temperaturregelung von der einfachen Schützsteuerung bis zur komfortablen Thyristorsteuerung
in Kaskadebietet ELMESS Thermosystemtechnik die passende Steuerung zu Ihrer Beheizungsaufgabe.
Anwendungsbeispiele für Gas- bzw. Luftheizungen:
- Motorstillstandsheizkörper
- Beheizung von Wärmekammern oder Schaltschränken
- Heizeinsätze für Gaserhitzer.
Je nach Anwendungsfall ist eine Strömungsüberwachung zur Vermeidung von Überhitzung erforderlich.
Anwendungsbeispiele für Flüssigkeitsheizkörper:
- Schmieröl-Versorgungsanlagen für Gasturbinen, Kompressoren, Kältemaschinen, Pumpen
- Wärmeträgerölanlagen
- Öl-, Kraftstoff-, Heizöltanks
- Flüssigkeitsbehälter (Wasser, Prozessflüssigkeiten)
- Notduschen
- Wärmetauscher
Zur Vermeidung von Überhitzung müssen Flüssigkeitsheizkörper immer mit ausreichend Flüssigkeit überdeckt sein. Dies kann durch eine auf ihre Zuverlässigkeit und Funktion geprüfte Niveauüberwachung oder vergleichbare Maßnahmen gewährleistet werden.
